深海装备多功能试验水池摇板式造波机
1、产品简介
造波机是一种用于在水槽或水池中人工制造波浪的设备。
2、核心参数
（1）根据水池深度7m，最大水深6.5m，造波机底部固定高度为4m，最大侵入水深2.5m，则设计造波摇板
高度为3m，单板宽度为0.5，总宽5m。
（2）能够模拟出规则波、不规则波及畸形波；满足海洋畸形波与海上结构物作用模型试验的需求。对海洋波
浪的模拟，可以满足海洋工程水动力试验所要求的规则波、长峰波和短峰波的模拟，可生成标准ITTC波谱、
常见波谱如P－M谱、B谱、J谱，并可生成用户自定义波谱。

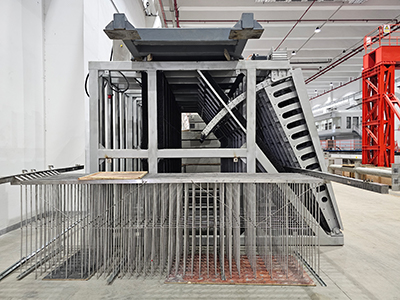

（3）造波机整体采用摇板式结构，造波单元采用模块化设计，方便现场整体拆装和吊装移动；摇板式造波机
的主体部分是一个框架式板块，其下缘通过水轴承与固定支座绞接，在伺服电机驱动组件的驱动下，造波摇板
绕支座上绞结点作往复摆动，推动水体运动，在水面造出波浪。造波板整体采用304不锈钢材质，造波板组件
由造波板、驱动皮带安装弧形管、加强支撑筋及固定轴点组成。
（4）能够实现造波操作远程控制，提升实验处理效率。软件部分为用户提供交互界面，并实现造波控制等相
关功能。通过软件界面的人机交互，用户可以对设备、数据进行统一的管理，并进行一定的数据分析，报告输出等。
