海洋工程L型造波机
1、产品简介

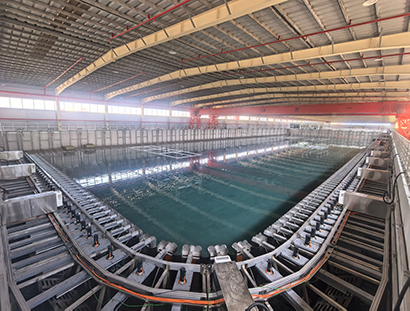

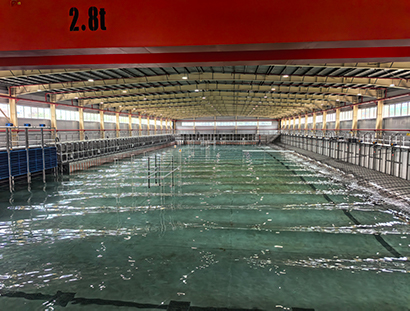

水池长80m×宽31m×深3.3m，水深从0.2m～3m 连续可变。沿水池两边安装L型造波机，其中长
边49米布置98块推板造波机，短边18米布置38块推板造波机，拐角布置5块推板造波机，共计141
套推板造波机，造波面板为柔性连接。造波机以池底和池壁为安装面，具备整体移动功能。造波机
可实现不同水深的试验需求。
2、总体功能
（1）满足二维规则波/不规则波、三维波造波需求；
（2）具有适应水深变化的造波功能，水深变化范围0.2~3m；
（3）每块推板结构面板宽0.5m，高1.65m，拐弯处为柔性推板，双板重叠宽度满足无反射消波需求;
（4）造波机可以模块化形式整体拆装和移动；
（5）预留主动消波能力，伺服电机/驱动器、运动控制器、EtherCAT总线通讯满足预留配置要求；
（6）操作人员可以在实验室的中央集控室进行造波操作。
3、二维波指标
规则波指标
（1）可实现正弦波、椭余波、孤立波等模拟；
（2）可实现正向及斜向规则波(斜向角度±45°,浪向误差<3°>;>最大波高0.36m（板前水深≥1.2m时）；
（3）水深3m时，0.36m波高的波浪周期范围1.8~3.5s;波高平均模拟误差<5%；
（4）波浪周期0.5~5.0s;周期平均模拟误差<5%。
不规则波指标
（1）最大有义波高≥0.26m（板前水深≥1.2m时)；
（2）板前水深≥1.2m时，0.26m有义波高的波浪谱峰周期范围2.2~3.0s;
（3）有义波高和谱峰周期平均模拟误差均<5%；
（4）不规则波浪谱可实现规范谱、JONSWAP谱、P-M谱、B-M谱、用户定义谱等。
4、三维波指标
（1）主浪向±45°；
（2）主浪向误差<士3°；
（3）最大有义波高≥0.26m（板前水深≥1.2m时） ;
（4）板前水深≥1.2m时，0.26m有义波高的波浪谱峰周期范围2.2~3.0s；
（5）有义波高和谱峰周期平均模拟误差均<5%；
（6）不规则波浪谱可实现规范谱、JONSWAP谱、P-M谱、B-M谱、用户定义谱等；
（7）方向分布函数可采用ITTC推荐的标准分布或用户定义函数。
5、电气控制架构
采用总线架构实现电气拓扑。每10块推波板组成1个造波单元，采用国际标准EtherCAT工业以太网协
议--处理速度快；使轴的同步性误差明显小于1毫秒级。模块化，可拓展。
